Die Reparatur.

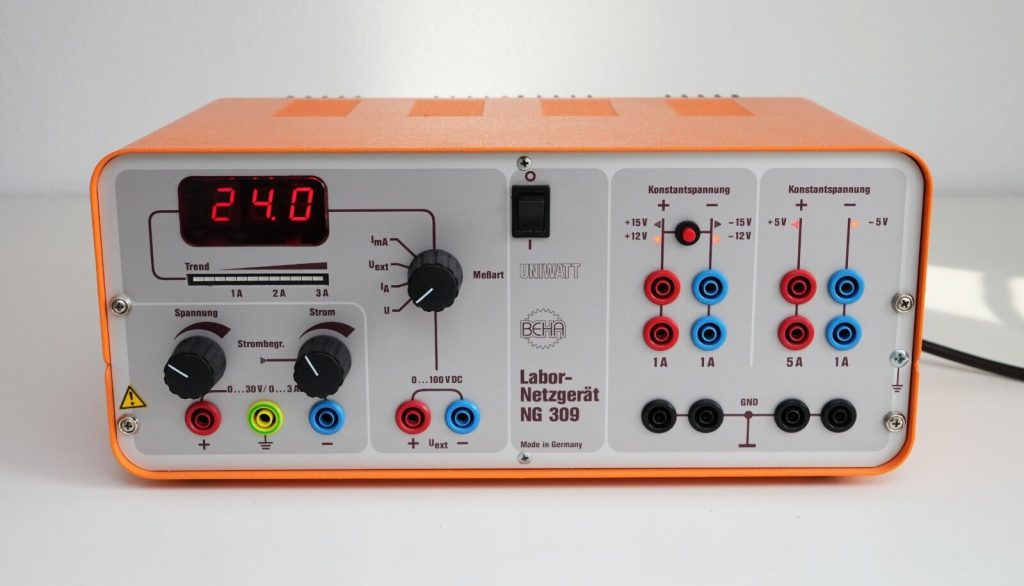

Ich habe ein Netzteil NG309 von Beha ergattern können.
Jedoch war das Teil aus Technischer sicht nicht wirklich Funktionstüchtig.
Die regelbare Spannung ging nicht, die 12Volt und die -12Volt am Festspannungsteil
hatten keine Spannung, somit war eine Reparatur angesagt.
Das Zerlegen.
Zuerst musste ich das Netzteil zerlegen, was sich etwas als schwierig herausstellte.
Das Teil war außerdem recht schwer, was die Handhabung beim zuerlegen nicht
einfacher machte.
Es ist auch Vosicht geboten, da die Leiterplatte mit dem Trafo über stifte erfolgt,
diese können beim herausnehmen der Front zu einem Problem werden, da die
Steckkontakte sich leicht abziehen konnten.
Da es im Netzt nicht wirklich viel Info's oder gar einen Schaltplan gab, hat mir das
https://www.mikrocontroller.net/ forum weitergeholfen. Dort gab es zwar lediglich
eine Anleitung für das NG304, jedoch war das die selbe Platine die im NG309 werkelt.
Somit hatte ich zumindest für den Regelbaren bereich einen Schaltplan und Verdrahtungsplan.

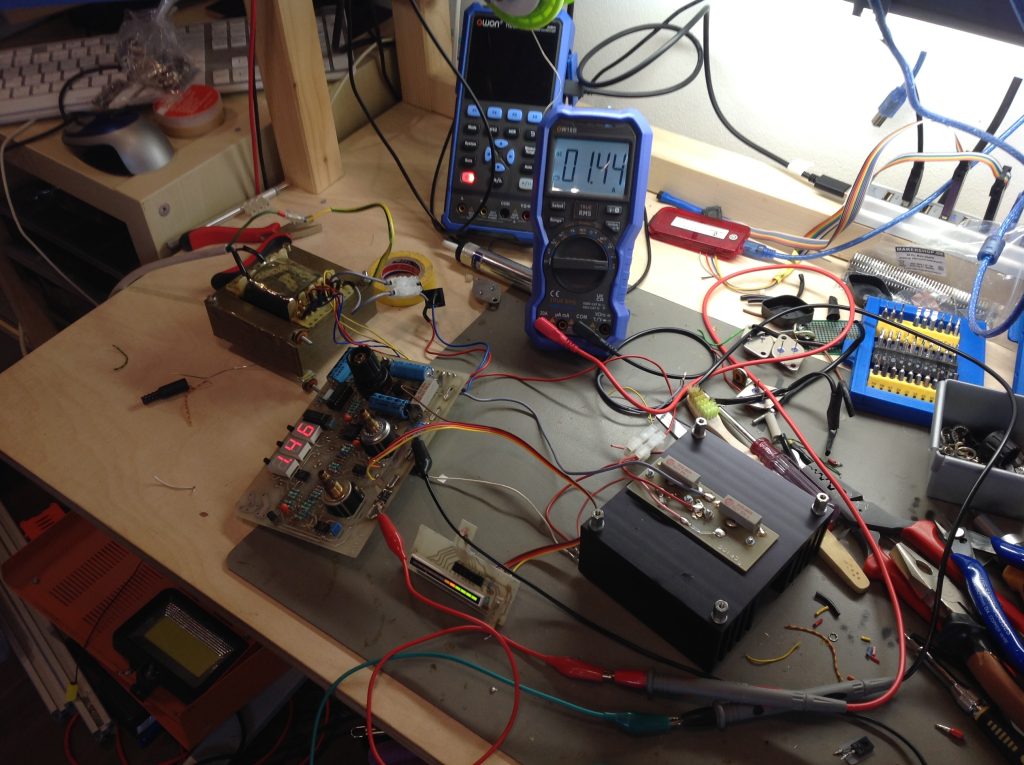

Nachdem es komplett Zerlegt war, habe ich die 2 Leistungstransistoren (2N5302)
und den Steuertransistor (BD135) durchgemessen. Die waren Elektrisch tot.
Da ich keine 2 2N5302 im Sortiment hatte, nahm ich 2 2N3055 für die Reparatur,
für den BD136 hatte ich noch einen D882 in der Ersatzteilbox.
Nachdem ich die Verbindungen vom Trafo zur Regelplatine wider hergestellt hatte,
folgte der erste Funktionstest. Die Spannung lies sich wider einstellen und die
Stromanzeige ging auch wider. Ein abgleich der Regelplatine war wegen der
anderen Transistoren nicht notwendig.
Den Festspannungsteil werde ich auch noch ersetzten. Damit entfallen dann die
5Volt / 5Ampere Schaltung. Diese wird in der heutigen zeit nicht mehr benötigt.
Dieser umbau kommt dann Später dran.
